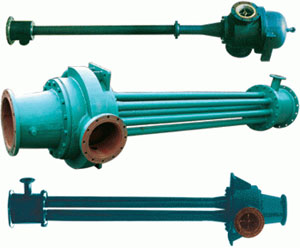

膠球清洗裝置作用:

　　一、收球網

　　收球網是凝汽器進行膠球清洗過程中的關鍵組成設備之一。

　　要維持海綿膠球對冷凝管的連續清洗,就要將膠球源源不斷地送入清洗系統中。再將清洗過冷卻管的膠球及時回收,再次用于清洗管子。收球網就是用來把分散在冷卻水中的膠球全部收集起來的,以便重復使用的設備。所以收球網的收球率很重要,本新型收球網收球率高,達到了94%以上。

　　收球網工作原理

　　新型收球網是在相應的管道中設置了一個 A型柵格網，上部為進水端,網板將整個管道截面全部遮擋,收球工作由此開始。收球網的網板、卡軸塊及緊固件等所有過流部件均可采用優質不銹鋼。A型柵格網的兩片網板由兩根轉軸轉動,在非運行工況時網板可被旋轉到一定角度,形成與水流平行的H型結構。H型結構使水流對網板進行反沖洗,可清除網上雜物及減少水阻。在投球運行時將網板轉回到原來的A型結構位置上。主要型式有手動(小管徑)和電動(大管徑)兩種供選用。即循環水管徑小于DN700的可選用手動單板型收球網,當循環水管徑大于DN700可雙板分流型收球網。

　　附:收球網安裝,其下法蘭標高應高于膠球泵入口標高。收球網進口前直管的長度一般不應小于循環水管直徑。

　　二、裝球室和分匯器

　　裝球室是凝汽室膠球清洗裝置中用于加球、收球、換球及觀察膠球運行情況的一種設備。有Jz- I型和JZ-I型兩種, JZ- I型用于125MW以下機組, JZ- I型用于125MW以上機組。其安裝位置應便于運行人員的接近和操作。分匯器是一個三通閥,通過導向板的切換可使膠球進入需要清洗的一側凝汽器中工作。-般一臺機組需兩臺分匯器,其進口通徑為DN100 ,分配口為DN89 ,膠球投用時可通過窺視窗觀察運行情況。

　　三、膠球輸送泵及電器柜

　　膠球輸送泵為無障泵,這種泵在運行中不會(huì )損壞膠球,期效高,壽命長。 布置時,應能保持運行泵不發生氣蝕。125MWI以 下機組可選IZK-11型,配電機型號為Y132M-6 ( 4Kw) , 125MW以上機組可選IZK-22型,配電機型號為Y160L -4 ( 15Kw)。

　　四、膠球

　　作為提高發電廠運行效率的重要手段之一, 在線式凝汽器膠球清洗系統已經成為電廠的標準配置,膠球質量好壞是該系統的關鍵要素之一。應選耐磨、質地柔軟富于彈性,材質均勻,硬度適中,氣空均勻貫通,濕態比重1.00-1.15 ,在5- 45°C水溫下,使用期內球內徑不大超標,不老化。

　　使用時濕態球直徑一般比冷卻管內徑大1.0-2 0mm ,冷卻管有兩種規格時,以小規格的一種為準,冷卻管口加裝套管口以套管為準選擇膠球。

　　(1)正常投球量

　　為凝汽器單側單流程冷卻管根數7%-13% ,依膠球循環一次所需時間的長短,取下限或上限或其接近值,膠球循環一-次的時間一 般以30秒作為界限。

　　(2 )膠球補充周期或更換周期

　　膠球補充周期為膠球清洗系統累計運行7次,也可根據本單位具體情況不同調整補充周期。

　　膠球更換周期,根據國產球使用統計，其更換周期為膠球清洗系統累計運行60次。

　　工作原理： 將膠球從裝室手孔處投入裝球室內，投球數量為凝汽器冷卻水管數的10%左右。先打開收球網的球閥，然后啟動膠球泵，再打開裝球室上的放氣閥，排完裝球室內的空氣，關閉排氣閥，再打開送球管道中間的球閥，當水流正常運行時慢慢打開裝球室的切換閥，膠球在循環水流的帶動下進入凝汽器水室。膠球在循環水進出口壓力差的作用下洗刷冷卻管內泥沙污物，對冷卻管內進行一次抹擦，使冷卻管內壁泥沙污垢隨著水流帶出，膠球經循環水的帶動下進入收球網，在收球網阻攔下，將膠球分離出來，由膠球泵吸出重打入裝球室，按此規律往復循環對凝汽器冷卻水管進行連續清洗。

　　運行、安裝事項

　　1.設計選型是根據冷凝器進出水管管徑來確定,膠球大小、種類、比重由廠家人員負責確認。

　　2.在設計安裝時,收球器與路加主機周?chē)鷳粲?00mm的檢修空間。主機應水平安裝,連接管道應橫平豎直,盡量少彎道。

　　3.為確保清洗球順利清潔管道不被雜物阻塞、劃傷 , **確保從冷凝器進水管發球點到冷凝器出水管收球點這段管道內無大于3mm的焊渣、鐵屑、銹渣等雜物,對于新系統,建議在冷凝器進水管設計機械過濾器,對于改造系統,要打開冷凝器前后端蓋清掉兩端雜物,刷洗換熱器管道內壁的污垢,確保每根換熱器管道潔凈如新。

　　4.路加冷凝器在線自動清洗系統主要針對冷凝器的清洗。在良好使用工況下,路加可完全滿足應用對象的清潔。但對于整個管道系統的除垢防銹，殺菌滅藻可配套使用化學清洗或其他物理處理等方法。

　　5.清潔球的更換很大程度上取決于清潔的頻率和水質的特點絕大多數情況下,視磨損情況,清潔球在6個月之間更換一次。在主機停用或換季停機的情況下,要讓清洗球回到主機。
